Was ist ein Produktmodulator?
Wie schon der Name sagt, wird ein Signal durch Multiplikation mit einem anderen moduliert.

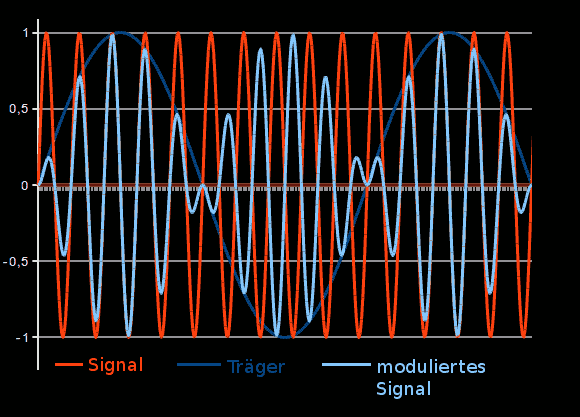

Ein Bild sagt mehr als 1000 Worte...
Diese Modulation ist eine Amplitudenmodulation, ähnlich wie die AM beim Radio. Bei der Übertragung von Signalen an ein Radio werden die Signale (Sprache, Musik) mit einer hohen Trägerfrequenz (150-1600kHz) moduliert und können dadurch Verlustarm übertragen werden.
Bei der Produktmodulation als Effektgerät, wird das Audiosignal mit einem Träger im Bereich zwischen 1 und 50Hz moduliert. Hier schwingt somit das Eingangssignal im Amplitudenbereich des Trägers.
Das Eingangssignal (E-Gitarre, Keyboard, o.Ä) wird idealer Weise mit einem Sinus- oder Dreieck-Signal multipliziert, sodass ein Tremolo-artiger Effekt entsteht. Ein gewöhnliches Rechteck-Signal ist als Träger ungeeignet, da es keine Änderung der Amplitude bewirkt, jedoch kann ein Rechteck-Signal verwendet werden, das keinen Nulldurchgang besitzt.
Anmerkungen
Die Frequenz ist zwischen 1 und 20Hz ideal. Bei Frequenzen zwischen 20 und 50Hz kommt es zu einer Art Verzerrung, die bei Eingangssignalen mit annähernder Sinusform (z.B. Orgel am Keyboard), aber auch mit einer E-Gitarre sehr effektvoll ist.
Einen weiteren tollen Effekt erhält man, wenn man eine Basstrommel (vom Keyboard oder Drum-Sequencer) als NF verwendet.
Im Schaltplan wird das Eingangssignal als "HF" und das Trägersignal als "NH"bezeichnet.
Hinweis zum Foto (Kabel): Versorgung gelb+schwarz, NF-Eingang 2x violett, HF-Eingang 2x gelb, Ausgang 2x grau
Die Schaltung ist für 5V Versorgungsspannung ausgelegt. Ich verwende dazu eine kleine Schaltung mit einem Spannungsregler L200, um den Produktmodulator mit einer 9V-Batterie oder mit einem Netzgerät zu versorgen. Möchte man sich dies sparen, so kann man den Modulator auch mit 4,5V-Batterien bereiben.
Das NF-Signal lasse ich mir vom "Waveform Generator" (Android App) generieren.
|
